山东文登抽水蓄能电站2号机转子吊装成功

6月7日，历时99天的现场叠片组装和试验，由中国安能二局承建的山东****抽水蓄能电站—国网新源山东文登抽水蓄能电站2号机组转子吊装成功，标志着2号机组正式进入总装阶段，为按期投产发电奠定了坚实的基础。

据了解，山东文登抽水蓄能电站位于威海市文登区界石镇境内，是胶东地区****座抽水蓄能电站，也是山东装机容量****的抽水蓄能电站，属国家一等大(Ⅰ)型工程，计划2023年建成投运。电站枢纽分为上水库、水道系统、地下厂房及开关站、下水库等，总装机容量180万千瓦，安装6台单机容量30万千瓦单级混流可逆式水泵水轮机组，以两回500千伏出线接入山东电网，设计年发电量27.1亿千瓦时，年抽水电量36.1亿千瓦时，每年可减排二氧化碳31.12万吨。电站建运后，主要担负全省电网调峰、调频、填谷、调相、负荷备用与紧急事故备用等，对优化电源结构、改善电网运行、构建以新能源为主体的新型电力系统等具有重要推进作用。

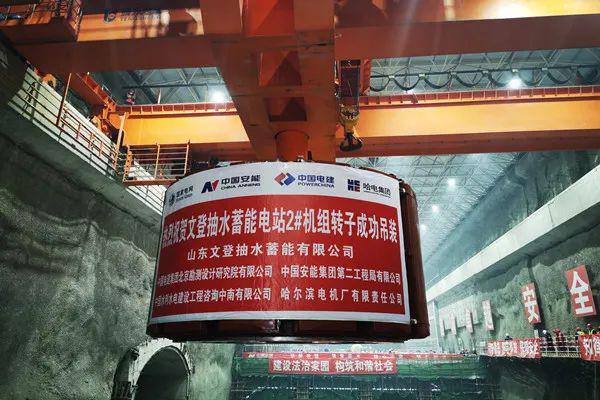

2#机转子吊装过程中

发电机转子主要由转子支架、9大段高强度优质整圆环锻件磁轭、14个磁极组装而成，额定转速428.6转/分钟。组装完成后转子外径5378毫米，高度为3405毫米，总重约339.4吨，起吊平衡梁44吨，起吊总重量384.6吨，采用厂房两台250吨桥机并车，通过平衡梁和起吊轴进行整体吊装。

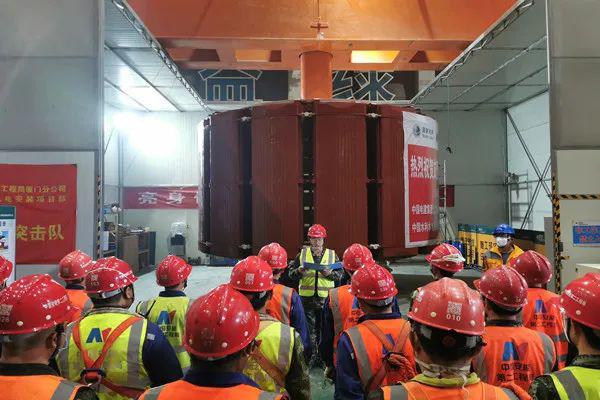

吊装前安装技术交底

发电机转子是整个水轮发电机组最核心的部件，吊装精度要求高，难度大，是整个机组安装过程中最重要的工序。为了保证2号机组转子的成功吊装，吊装方案经多次讨论优化和专家评审，制定了详细周密的安全控制措施；吊装前，中国安能二局文登机电安装项目部会同业主、监理对主厂房桥机吊装系统进行联合检查，确保各部位、各工位安全措施到位，按规定进行“三起三落”试吊。

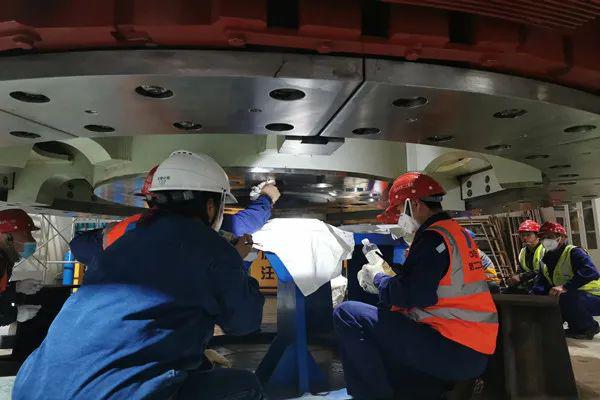

吊装前检查

吊装过程中，现场进行技术交底，相关人员各司其职、各尽其责，两台载重250吨的桥机通过平衡梁专用工具，吊起转子，缓缓平移出工位棚，向着机坑方向移动，上机架、下机架处作业人员严格监视着转子进入定子的位置，配合调整方向、核对同心度，确保转子准确吊入定子中心，经过近两个小时的连续奋战，2号机组转子顺利与发电机大轴紧密连接，顺利吊装成功。

吊装人员合影留念

为了确保2号机组转子按期吊装，从开始组装，文登项目部精心组织，超前策划，克服疫情影响，合理安排人员争分夺秒，加班加点组织施工，确保了转子按期组装完成并顺利完成整体耐压试验，2号机组转子磁极圆度、同心度、垂直度均满足国家优良标准，每一道工序质量均优于行业标准，达到厂家技术要求及国网新源WHS点优良参数。
